結構

電介質

Al₂O₃

電極

鋁箔及特制電解液

灌封

鋁殼，PVC熱封外包

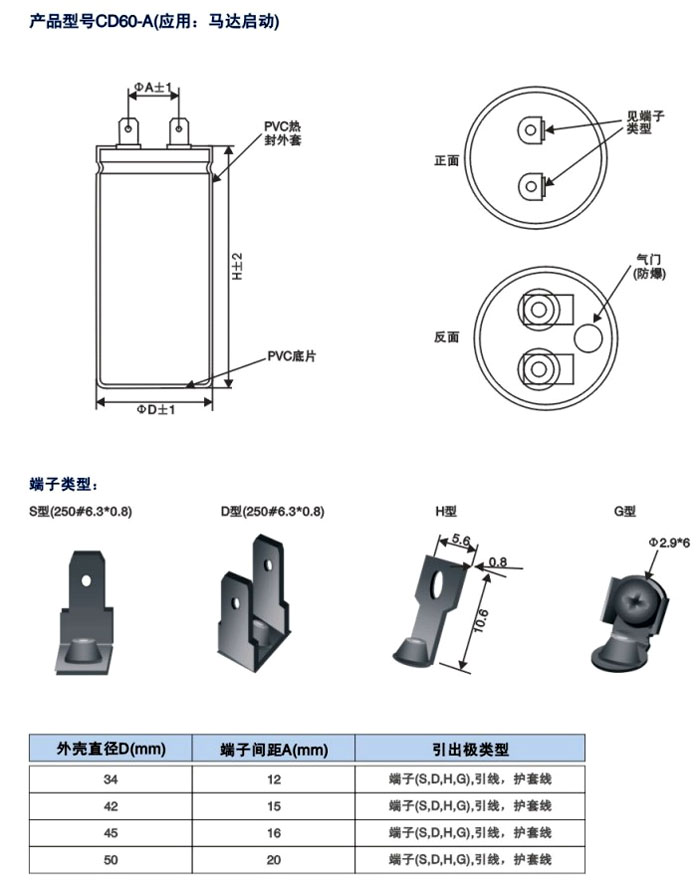

連接端子

#250型焊片（6.3x0.8mm），螺絲端子，護套線或者引線引出

安裝方式

平底

尺寸范圍

Φ26…55mm，H40…100mm

技術規格

額定容量C_R

50μf～1000μf

額定電壓V_R

110Vac～330VAC

額定頻率f_R

50/60Hz

容量偏差

±10%，±15%，±20%，其它偏差范圍（如非對稱偏差）可根據要求生產

損耗范圍（20℃，100Hz）

110Vac,tg6≤0.12；＞110 Vac,tg6≤0.10

使用溫度范圍

-25℃～+55℃

測試數據

電解質的電氣強度測試V_TT

電容器的兩極間的介質應能承受1.2*V_R的交流試驗電壓，歷時2s，無擊穿閃絡。

電極與外殼間的絕緣性能測試

電容器的兩極與外殼間的絕緣應承受3000V_AC的工頻率實驗電壓，歷時2s

功率因素（25℃，50Hz）

最大10%

耐久性測試

試驗電壓：1.1*VR±2%

試驗頻率：50Hz/60Hz

試驗溫度：55℃±2℃

試驗方法：通過1s，放電59s（1.7%的相對運行時間），試驗持續時間500h

試驗要求：

1.在試驗期間，應不發生永久性穿擊、開路和閃絡

2.試驗后，外觀正常，無任何填充物的滲漏或其他明顯損傷，標志應清晰。

3.容量變化率在±10%以內，損耗tan6＜0.2(20℃，100Hz)

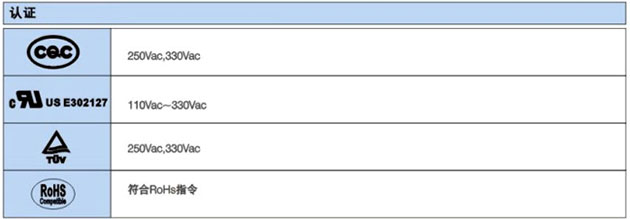

應用

使用條件

1）安裝運行地區的海拔≤2000m及I級污穢地區

2）電容器投入時剩余電壓不超過額定電壓的10%

應用原理

啟動電容向單相電動機輔助線圈提供超前電流，使得輔助線圈和主線圈之間形成旋轉磁場，在較低啟動電流的情況獲得較大的啟動轉矩，從而使得電動機運轉；當電動機轉速達到滿額轉速的75%時，電容即從電路中斷開

電容器的貯存

電容器應在生產日期后一年內投入使用，此階段后，電容器在投入使用前應進行檢測。如果試驗條件不具備的話，電容器可以通過一次施加額定電壓2s或3s，重復3次，但總的時間應不超過10s來復原，如果電容器已與電動機連接，則可在連接負載之前，通過接通電動機2次或3次來獲得相同效果
