結構

電介質

雙向可拉伸聚丙烯薄膜

電極

金屬化鍍層（Zn/AL）

灌封

塑殼，塑蓋（阻燃PBT）

浸漬料

環氧（阻燃，符合RoHS要求）

連接端子

護套線+插接端子（6.3x0.8或4.8x0.8，外套絕緣護套）或#250焊片引出

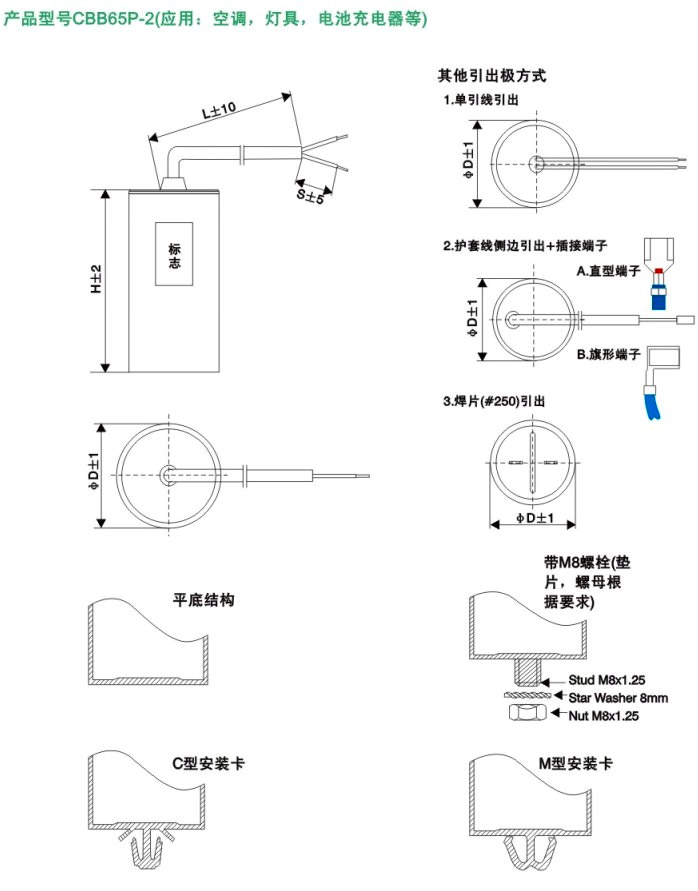

安裝方式

平底或者M8螺栓（最大扭矩5Nm）

尺寸范圍

Φ27…40mm，H60…85mm

技術規格

額定容量C_R

單體1μf，2μf……20μf

額定電壓V_R

200Vac……450VAC

額定頻率f_R

50/60Hz

容量偏差

±5%，其它偏差范圍可根據要求生產

安全等級

P2 (IEC60252-1)

壽命等級

400Vac，B級；450Vac，C級(IEC60252-1)

最大允許值

最大允許電壓

1.1·V_R (V_R =額定電壓)

最大允許電流

1.3·l_R (l_R =額定電流)

測試數據

端子間交流耐壓V_TT

2.0·V_R2s

極殼間耐壓

3000VAc,2s

絕緣電阻R_lns或時間常數T（20℃，濕度≤65%）

≥10,000s

損耗tan 6(20℃)

≤1.5 x 10-3(1000Hz)

dV/dt_(max)

10V/us

氣候數據（IEC60068-1）

溫度氛圍T_min/T _max

-40/+85(℃),-25/+85(℃), -25/+70(℃)

測試周期（濕熱實驗）

21天

特性

安全特性

安全膜保險絲斷開保護，最大允許故障電流10000A滿足UL810標準

性能特性

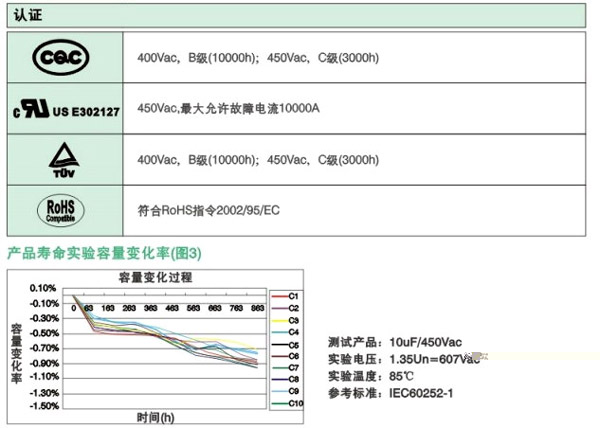

采用特設計的金屬化安全膜，保險絲根據薄膜分塊大小和電流密度設計，提高安全防爆性能，同時采用特殊的方阻蒸鍍，提高產品壽命（見圖3）。
