結構

電介質

雙向可拉伸聚丙烯薄膜

電極

金屬化鍍層（Zn/AL）

灌封

塑殼，塑蓋

浸漬料

環(huán)氧

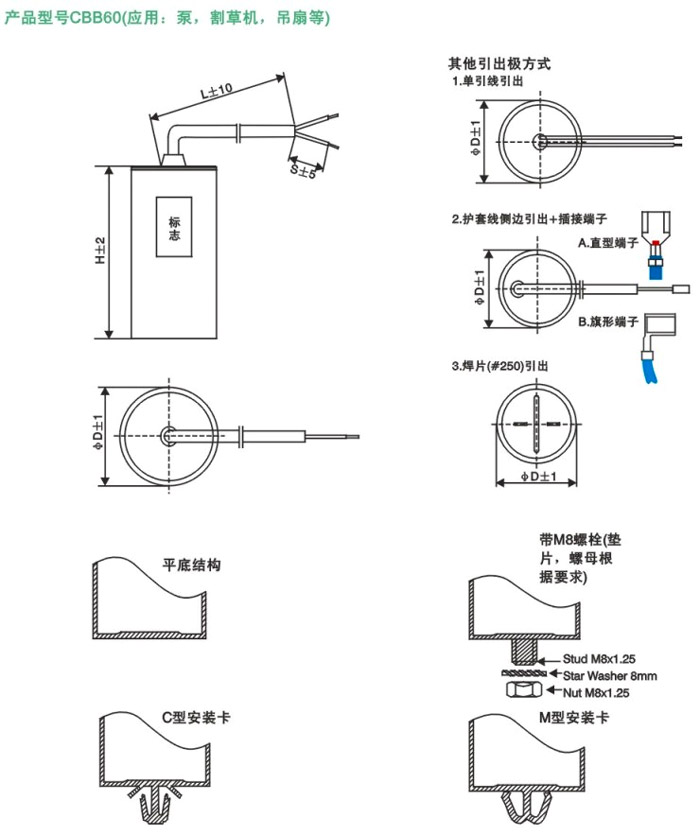

連接端子

護套線+插接端子（6.3x0.8或4.8x0.8，外套絕緣護套）或#250焊片引出

安裝方式

平底或者M8螺栓（最大扭矩5Nm）

尺寸范圍

Φ26…60mm，H60…120mm

技術規(guī)格

額定容量C_R

單體1μf，2μf……130μf

額定電壓V_R

200Vac……500VAC

額定頻率f_R

50/60Hz

容量偏差

±5%，其它偏差范圍可根據要求生產

安全等級

P0 (IEC60252-1)

最大允許值

最大允許電壓

1.1·V_R (V_R =額定電壓)

最大允許電流

1.3·l_R (l_R =額定電流)

測試數據

端子間交流耐壓V_TT

2.0·V_R2s

極殼間耐壓

3000VAc,2s

絕緣電阻R_lns或時間常數T（20℃，濕度≤65%）

≥10,000s

損耗tan 6(20℃)

≤1.5 x 10-3(1000Hz)

dV/dt_(max)

10V/us

氣候數據（IEC60068-1）

溫度氛圍T_min/T _max

-25/+85(℃), -25/+70(℃)

測試周期（濕熱實驗）

21天

特性

性能特性

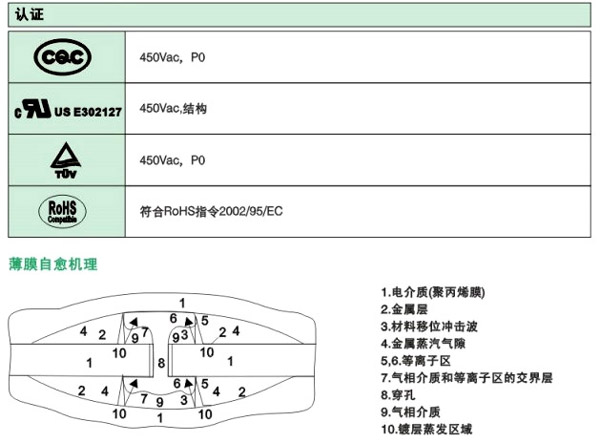

采用特殊蒸鍍的金屬化膜，提高自愈性能，極大程度地降低電容運行過程中的發(fā)熱量，從而提高產品壽命。
